Le piattaforme di taglio a tappeto trovano impiego là dove colture a stelo corto con formazione del prodotto bassa o condizioni difficili (cereale allettato, piante spontanee) richiedono un taglio più vicino al terreno.
La CONVIO FLEX con barra di taglio flessibile è stata progettata per l'impiego universale in tutti i tipi di coltura, ad esempio cereali, colza, soia, piselli, erba, ecc., mentre la CONVIO, con barra di taglio fissa, è particolarmente indicata per i cereali.

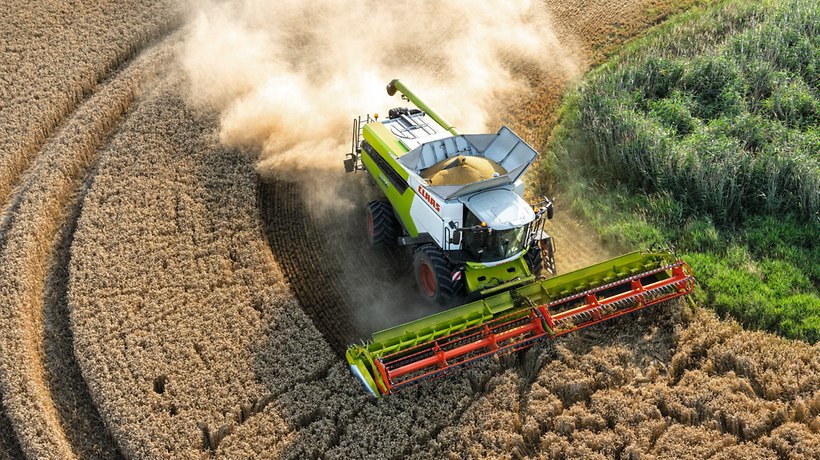

Il flusso costante di prodotto nella piattaforma di taglio alimenta la mietitrebbia in modo uniforme con grandi quantità di prodotto.
Con le piattaforme di taglio CONVIO l'operatore dispone di diversi sistemi di assistenza, controllabili dalla cabina, come ad esempio la regolazione automatica dello sforzo di trazione dell'aspo, l'AUTOMATIC BELT SPEED e l'AUTO FLEX, che consentono di regolare automaticamente e in modo perfetto la piattaforma di taglio.

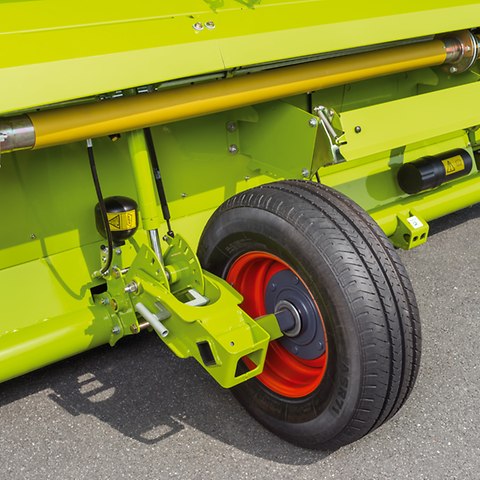

Ruote di stabilizzazione a sospensione idro-pneumatica evitano le vibrazioni della piattaforma di taglio su terreni irregolari. Si ottiene così un avanzamento sicuro anche a velocità elevate e un maggiore comfort.

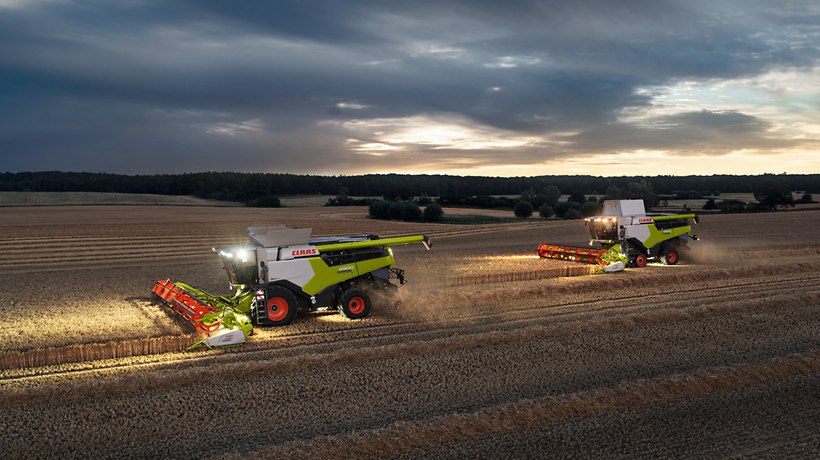

Il pacchetto luci assicura una buona visibilità globale nelle ore notturne e con grandi larghezze di lavoro. Sulle pareti laterali sinistra e destra, un faro da lavoro per lato illumina la rispettiva linea di taglio. I fari a sinistra e destra sulla parete posteriore consentono di controllare le stoppie immediatamente dietro la piattaforma di taglio.

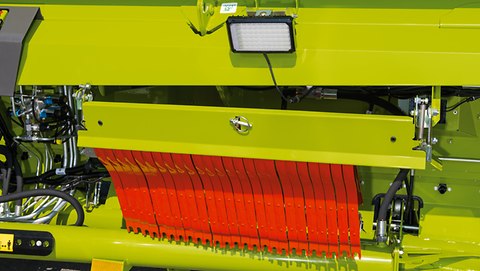

Nella vasca della piattaforma di taglio, potenti fari da lavoro illuminano entrambi i tappeti laterali. Ciò permette di controllare il flusso di prodotto sui tappeti anche nelle ore notturne ed eventualmente di ottimizzarlo.

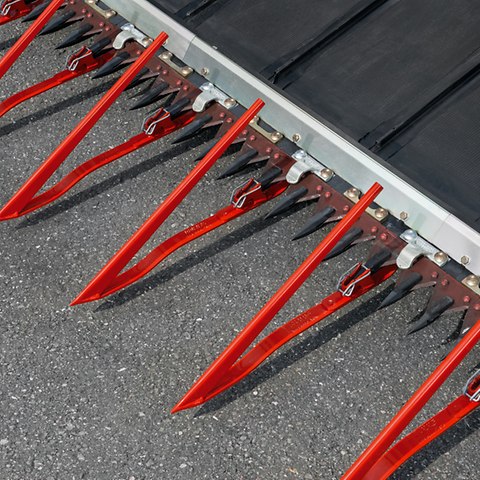

Tutti gli alzaspighe sono fissati tramite attacchi rapidi e possono essere montati e smontati in brevissimo tempo senza difficoltà e senza bisogno di attrezzi. Potete pertanto ripristinare rapidamente la vostra piattaforma di taglio nel caso in cui gli alzaspighe risultino danneggiati o sia necessario sostituirli per passare da una coltura all'altra.

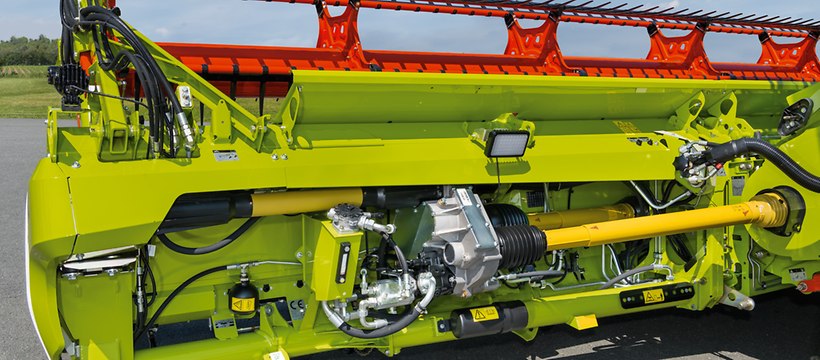

La trasmissione della piattaforma di taglio è suddivisa in due parti: la parte meccanica aziona la coclea convogliatrice e la lama di taglio, la parte idraulica i tappeti laterali, il tappeto centrale, l'aspo e le lame laterali per la colza. Una sicurezza contro i sovraccarichi protegge l'insieme da possibili danneggiamenti.
La coclea convogliatrice e il canale alimentatore possono essere invertiti meccanicamente con forza a macchina ferma.
A seconda della larghezza di lavoro, la lama di taglio viene azionata linearmente tramite una o due trasmissioni planetarie.

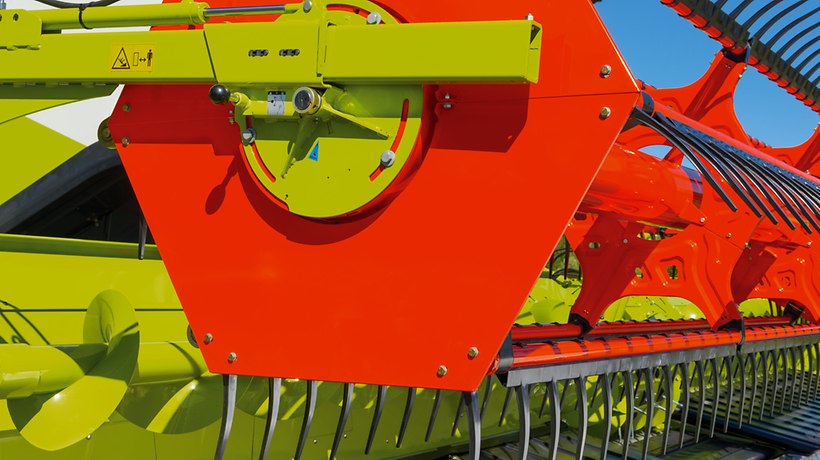

L'aspo di nuova concezione prevede una camma di forma innovativa e regolabile, che consente la presa del prodotto da parte dei denti dell'aspo, prima del taglio: è così possibile ridurre al minimo le perdite, in particolare nel caso di cereali allettati. I denti assicurano un'introduzione ottimale del materiale raccolto nella piattaforma di taglio, soprattutto nel caso di prodotto corto. Inoltre, l'eccezionale concetto flip-over evita che il prodotto si avvolga intorno all'aspo. Le diverse colture vengono così convogliate in modo pulito, omogeneo e praticamente senza perdite ai tappeti della piattaforma di taglio CONVIO ed entrano nella mietitrebbia in modo uniforme.
La trasmissione idraulica dell'aspo consente di adeguare automaticamente lo sforzo di trazione dell'aspo in condizioni di raccolta difficili, ad esempio nel caso di prodotto allettato. È disponibile una regolazione automatica dell'altezza, basata sui valori prescritti per la pressione e la sensibilità, che evita che i denti si incastrino nel suolo.

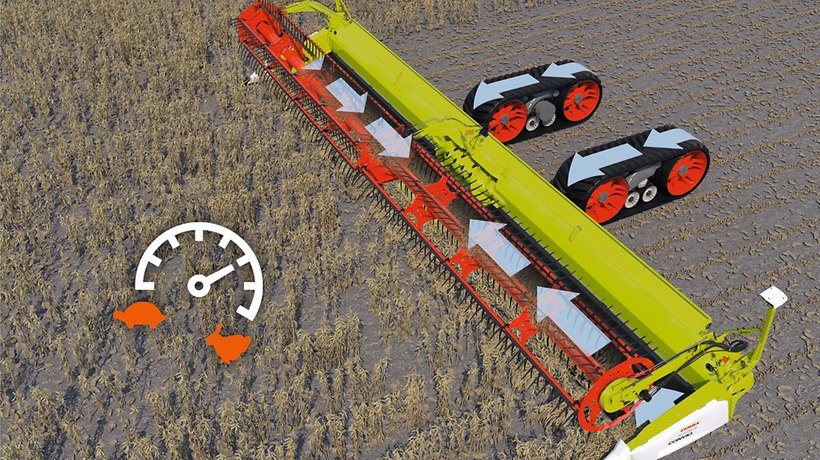

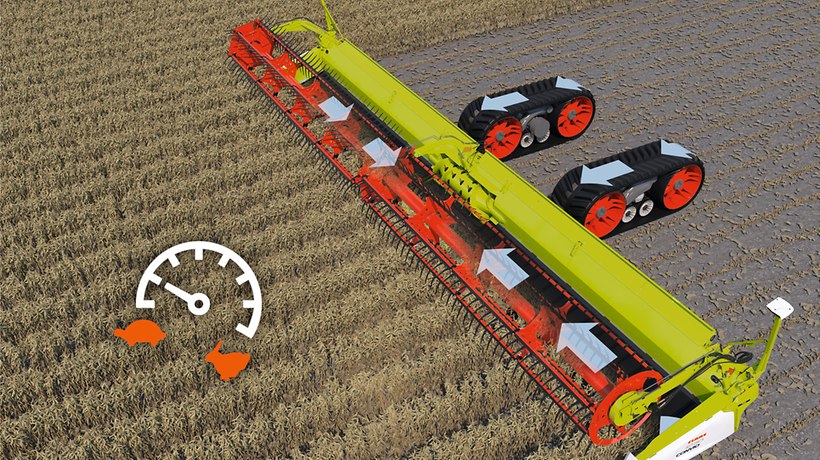

Il sistema di assistenza all'operatore AUTOMATIC BELT SPEED adegua in modo completamente automatico e continuo le velocità dei tappeti alla velocità della raccolta.
| CONVIO | 1380 | 1230 | 1080 | 930 | 770 | |
| Larghezza di taglio effettiva | mm | 13790 | 12260 | 10740 | 922 | 769 |
| Flessibilità verticale della lama di taglio | ||||||
| in alto | mm | – | – | – | – | – |
| in basso | mm | – | – | – | – | – |
| Profondità dei tappeti laterali | mm | 1079,50 | 1079,50 | 1079,50 | 1079,50 | 1079,50 |
| Profondità della tramoggia | mm | 1329 | 1329 | 1329 | 1329 | 1329 |
| Equipaggiamento colza | ○ | ○ | ○ | ○ | ○ | |
| Automatismi della piattaforma di taglio | ○ | ○ | ○ | ○ | ○ |
○ a richiesta – non disponibile

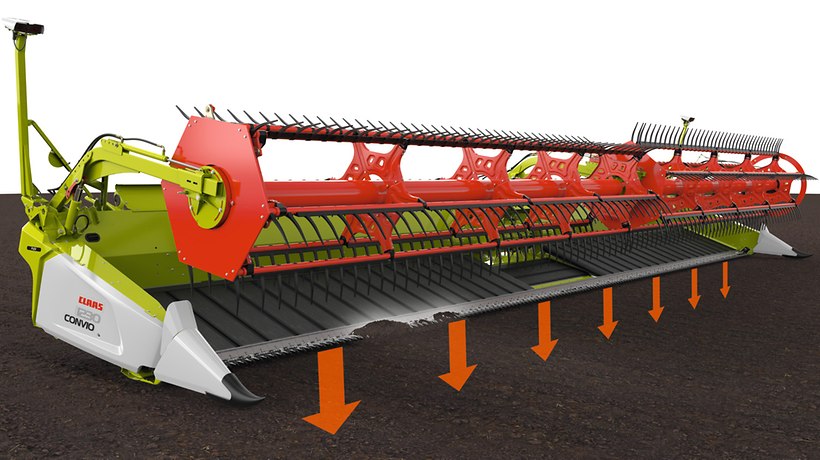

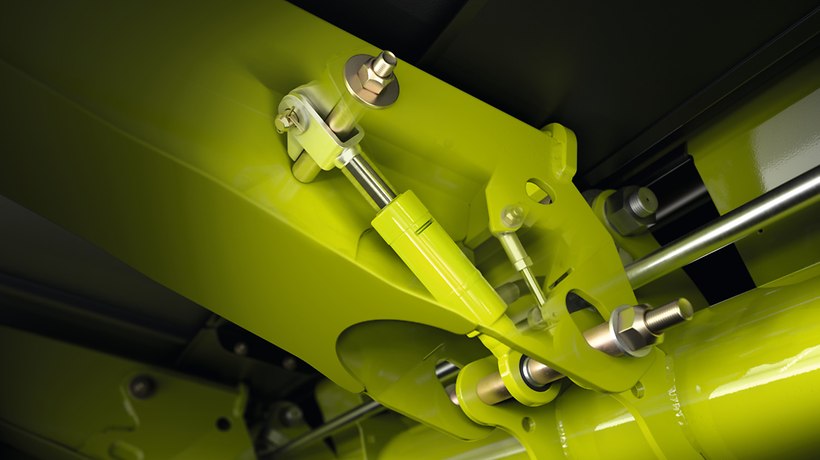

CONVIO FLEX è dotata di serie di sistema idro-pneumatico di alleggerimento del carico al suolo ACTIVE FLOAT. Questo sistema consente di adeguare dalla cabina la pressione al suolo della barra di taglio durante l'avanzamento, in base alle condizioni del prodotto.
Minore affaticamento dell'operatore per un taglio ottimale – la CONVIO FLEX può essere guidata in quattro modalità diverse.
La tavola della piattaforma di taglio e la lama di taglio sono fisse.
La barra di taglio è fissa; premendo un pulsante è possibile passare alla modalità Flex durante l'avanzamento. Una soluzione particolarmente utile in presenza di punti isolati di cereale allettato con cui ridurre al minimo le perdite di prodotto.
Se la modalità Flex è attivata, la barra di taglio dotata di slitte di scorrimento segue senza pressione i contorni del suolo. La barra di taglio flessibile può evitare gli ostacoli sollevandosi di 90 mm e seguire anche il contorno del suolo fino a 135 mm di profondità. Con una corsa flessibile di 225 mm in totale, la CONVIO FLEX si adegua a quasi tutte le condizioni del suolo.

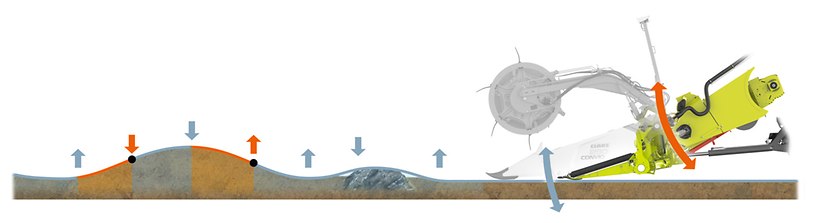

AUTO FLEX è un sistema di apprendimento automatico che ottimizza l'altezza della testata in funzione del profilo del suolo offrendo importanti vantaggi.
| CONVIO FLEX | FLEX 1380 | FLEX 1230 | FLEX 1080 | FLEX 930 | FLEX 770 | |
| Larghezza di taglio effettiva | mm | 13790 | 12260 | 10740 | 922 | 769 |
| Flessibilità verticale della lama di taglio | ||||||
| in alto | mm | 90 | 90 | 90 | 90 | 90 |
| in basso | mm | 135 | 135 | 135 | 135 | 135 |
| Profondità dei tappeti laterali | mm | 1079,50 | 1079,50 | 1079,50 | 1079,50 | 1079,50 |
| Profondità della tramoggia | mm | 1329 | 1329 | 1329 | 1329 | 1329 |
| Equipaggiamento colza | ○ | ○ | ○ | ○ | ○ | |
| Automatismi della piattaforma di taglio | ○ | ○ | ○ | ○ | ○ |
○ a richiesta – non disponibile
